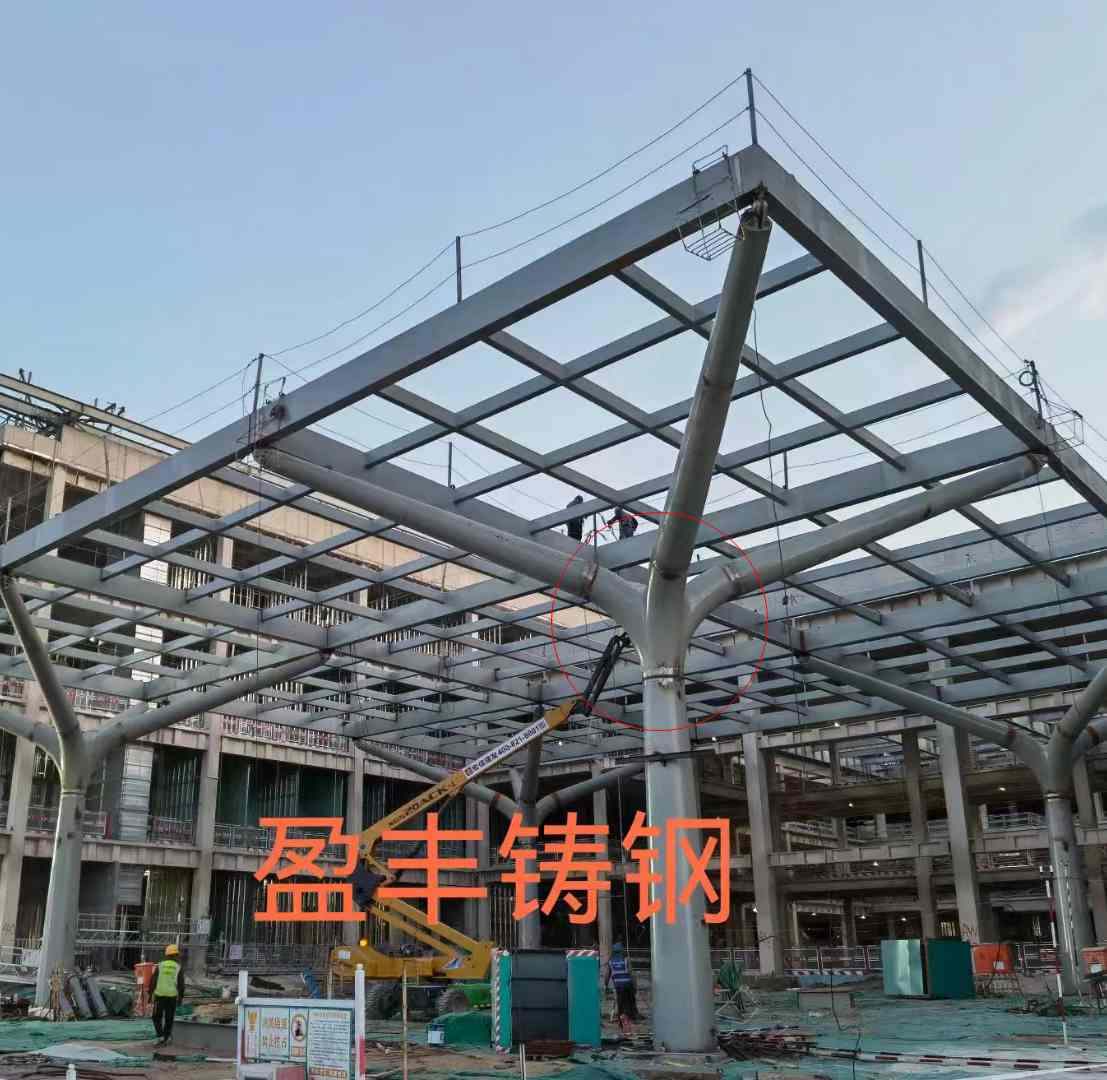

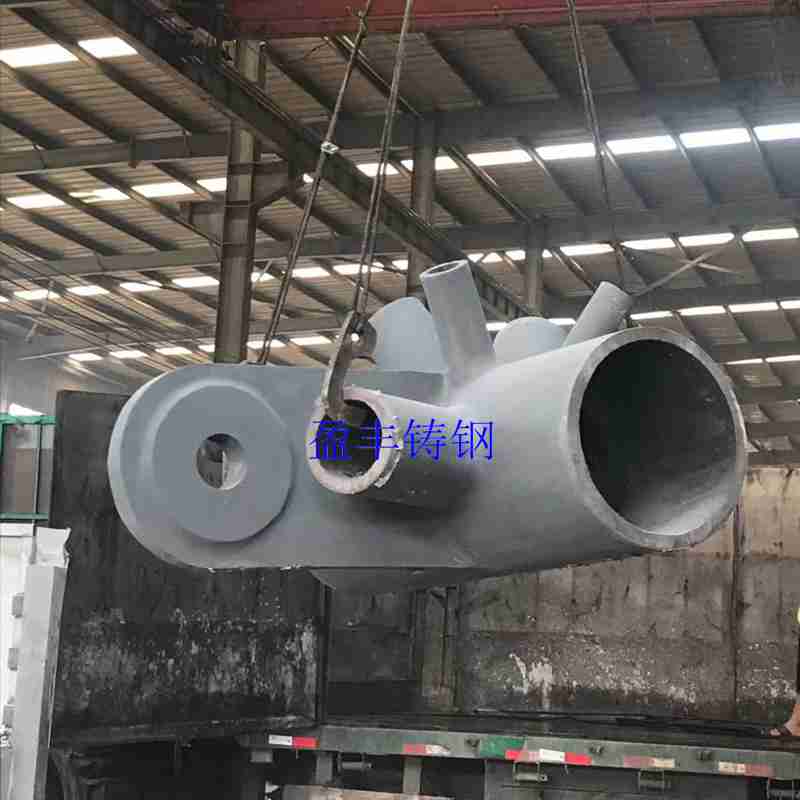

高强度铸钢件 建筑钢结构受力大的节点定制铸造
G10MnMoV6-3（德国W-Nr. 1.5410）是符合DIN EN 10293-2005标准的一般用途铸钢，
主要用于制造机械零件和工程构件。其化学成分和力学性能（物理性能）如下：
一、 化学成分（质量分数，wt%）
元素 最小值 最大值 元素 最小值 最大值
C - 0.12 Mo 0.20 0.40
Si - 0.60 V 0.05 0.10
Mn 1.20 1.80 Ni - 0.40
P - 0.025 Cr - 0.30
S - 0.02 Cu - 0.30
二、 力学性能（物理性能）
力学性能会随工件厚度和热处理状态的不同而有所变化，常见性能指标如下：
1. 抗拉强度（Rm）与屈服强度（Rp0.2 / Rel）
QT1状态（淬火+回火：淬火950~980°C空冷，回火640~660°C）：
t≤50mm：Rm 500~650 MPa，Rp0.2 ≥380 MPa
50<t≤100mm：Rm 480~630 MPa，Rp0.2 ≥350 MPa
100<t≤150mm：Rm 480~630 MPa，Rp0.2 ≥330 MPa
150<t≤250mm：Rm 450~600 MPa，Rp0.2 ≥330 MPa
QT2状态（淬火+回火：淬火950~980°C液冷，回火640~660°C）：
t≤50mm：Rm 600~750 MPa，Rp0.2 ≥500 MPa
50<t≤100mm：Rm 550~700 MPa，Rp0.2 ≥400 MPa
100<t≤150mm：Rm 500~650 MPa，Rp0.2 ≥380 MPa
150<t≤250mm：Rm 460~610 MPa，Rp0.2 ≥350 MPa
QT3状态（淬火+双重回火：淬火950~980°C液冷，回火740~760°C+600~650°C）：
t≤100mm：Rm 520~650 MPa，Rp0.2 ≥400 MPa
2. 断后伸长率（A）
多数状态（如QT1、QT2）下，伸长率普遍在 18%~22% 之间（部分状态如QT1
的t≤50mm要求≥22%，QT2的t≤50mm要求≥18%）。
QT3状态（t≤100mm）下，伸长率要求≥22%或≥27%。
3. 冲击吸收能量（KV2）
室温（20°C）下：≥60 J。
-20°C低温下：≥27 J。
注：以上数据为典型范围，实际性能需根据具体的产品设计、工艺参数及检测标准进
行最终确认。

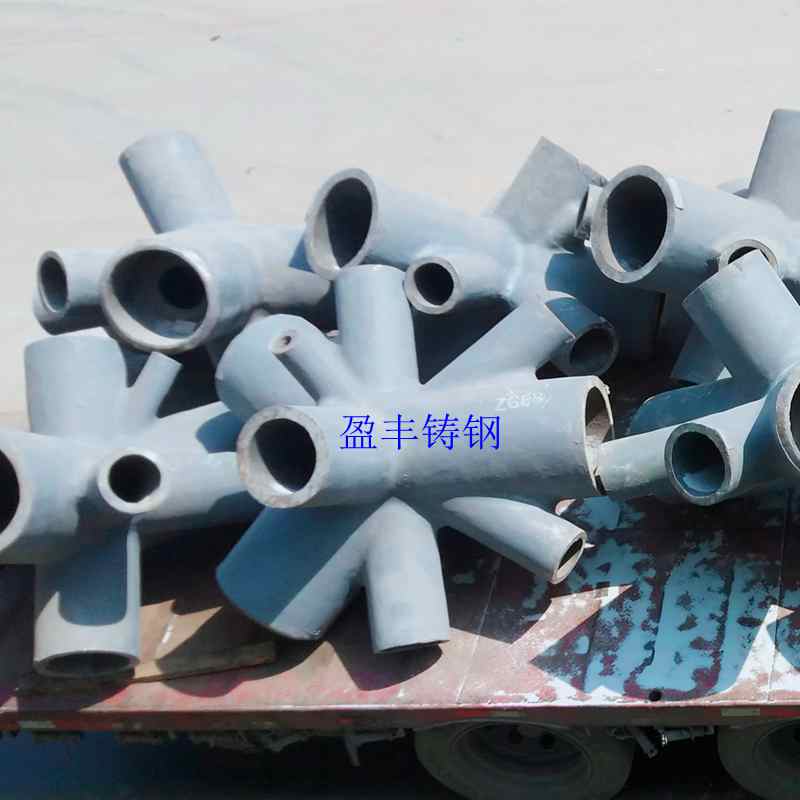

高强度铸钢件 建筑钢结构受力大的节点定制铸造
