产品概述

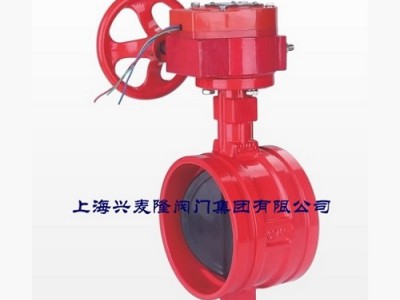

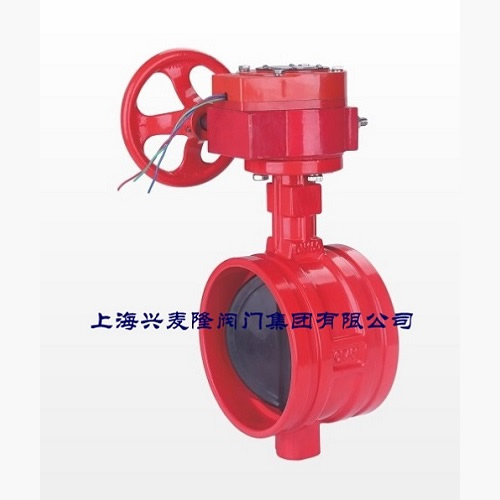

VBGXH沟槽信号蜗轮蝶阀采用涡轮蜗杆传动，随之凸轮转动按预定位置将信号装置触头压下或放开，相应输出“通/断”电信号，显示蝶阀的启闭状态。它具有安装简易、省材、快速、节省空间等优点，广泛适用于市政、民建、工业等给排水及消防系统。
主要外形连接尺寸
|
公称通径DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||||||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 |
140 |
159 |
165 |
168 |
219 |
273 |
325 |
377 |
|
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
||||||
|
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
||||||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
||||||
|
VBGXH |
L |
90 |
104 |
104 |
120 |
125 |
132 |
147 |
159 |
165 |
165 |
|||||
|
H |
60 |
75 |
80 |
94 |
115 |
125 |
150 |
220 |
250 |
265 |
||||||
|
HO |
280 |
310 |
335 |
365 |
410 |
440 |
535 |
660 |
730 |
765 |
||||||
|
E |
245 |
245 |
245 |
245 |
|
245 |
260 |
260 |
330 |
330 |
||||||
|
F |
65 |
65 |
65 |
65 |
|
65 |
90 |
125 |
180 |
190 |
||||||
|
DO |
120 |
120 |
120 |
120 |
|
140 |
140 |
140 |
240 |
280 |
||||||
