产品概述

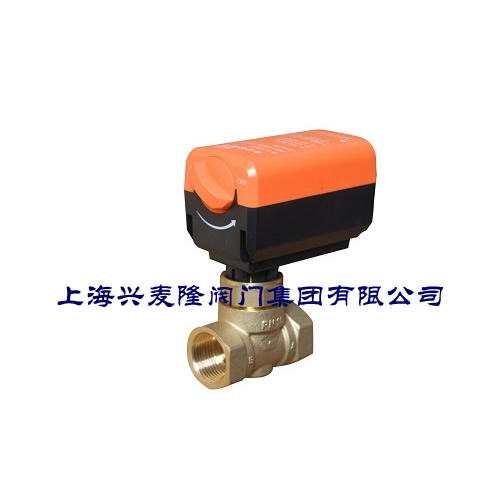

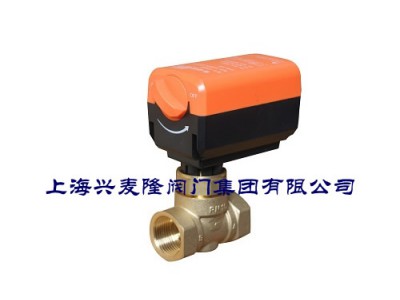

ETT8062系列电动二通阀适用于中央空调系统风机盘管水路通断控制的配套产品。它由驱动器与阀体两部分组成，内置限位触点，配有手动开关，能使阀门全开时或全闭时断电，防止长时间通电产生电机磨损，线圈烧毁，延长驱动器使用寿命及维护周期。用于控制冷热水系统管道的开启或关闭，达到控制室温目的，驱动器采用同步电动机驱动，控制电动阀的开闭，使阀门开闭处于最佳状态。
执行器技术参数
工作电压：AC220V±10% 50/60Hz
自身功耗：6W（仅当闭门开启、关闭时）
外壳材质：阻燃PC（内件为阻燃增强PA）
控制特性：开/关式，三线制两控
阀体材质：黄铜
阀杆：不锈钢
密封：NBR
适用介质：冷冻水、热水
流体温度：5℃-95℃
公称压力：PN1.6MPa
注：控制特性如需三线一控，订货时需注明。
产品规格
|
型号 |
阀门 |
阀门 尺寸 |
流量 系数 |
连接螺纹 |
关闭压差 |
工作介质 |
流体 温度 |
环境 温度 |
承压 |
电气 规格 |
|
ET8062-215 |
常闭二通 |
DN15 |
2.0(2.2) |
G1/2 |
0.30 |
冷冻水/热水 |
2-95℃ |
0-60℃ |
1.6 |
AC220V 50/60Hz |
|
ET8062-315 |
混合三通 |
DN15 |
2.2(2.2) |
G1/2 |
0.30 |
|||||
|
ET8062-220 |
常闭二通 |
DN20 |
3.5(3.8) |
G3/4 |
0.25 |
|||||
|
ET8062-320 |
混合三通 |
DN20 |
3.5(3.5） |
G3/4 |
0.25 |
|||||
|
ET8062-225 |
常闭二通 |
DN25 |
5.0(6.3) |
G1 |
0.20 |
|||||
|
ET8062-325 |
混合三通 |
DN25 |
5.0(5.8) |
G1 |
0.20 |
