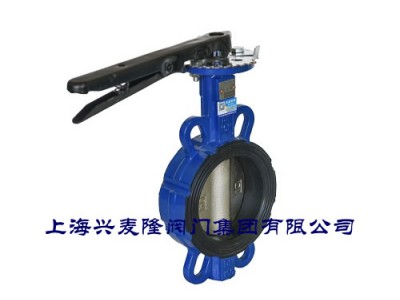

产品概述：
手柄对夹式软密封蝶阀通常用于温度≤120℃，公称压力≤1.6mpa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。
其主要特点为：
1. 设计新颖、合理，结构紧凑，重量轻，启闭迅速。
2. 操作力矩小，操作方便，省力灵巧。
3. 可以任何位置安装，维修方便。
4. 密封件可以更换，密封性能可靠，能够达到双向密封零泄露。
5. 密封材料具有耐老化、耐腐蚀、使用寿命长等特点。
应用标准
主要零件材料
|
零件名称 |
材料 |
可选材料 |
|
阀体 |
铸铁 |
球铁/碳钢 |
|
阀座 |
丁晴橡胶或三元乙丙橡胶 |
铝青铜、不锈钢 |
|
蝶板 |
球墨铸铁 |
自润黄铜 |
|
下轴套 |
聚四氟乙烯 |
蒙乃尔 |
|
销轴 |
316 |
不锈钢、蒙乃尔 |
|
阀杆 |
2Cr13 |
氟丁橡胶、氟橡胶、聚四氟乙烯 |
主要外形连接尺寸(PN16)
|
公称通径 |
L |
A |
H |
HO |
WT(kg) |
|
50 |
43 |
267 |
80 |
161 |
4 |
|
65 |
46 |
267 |
89 |
175 |
6 |
|
80 |
46 |
267 |
95 |
181 |
6 |
|
100 |
52 |
267 |
114 |
200 |
8 |
|
125 |
56 |
313 |
127 |
213 |
9 |
|
150 |
56 |
313 |
139 |
226 |
12 |
|
200 |
60 |
359 |
175 |
260 |
19 |
