G10MnMoV6-3建筑钢结构铸钢件节点

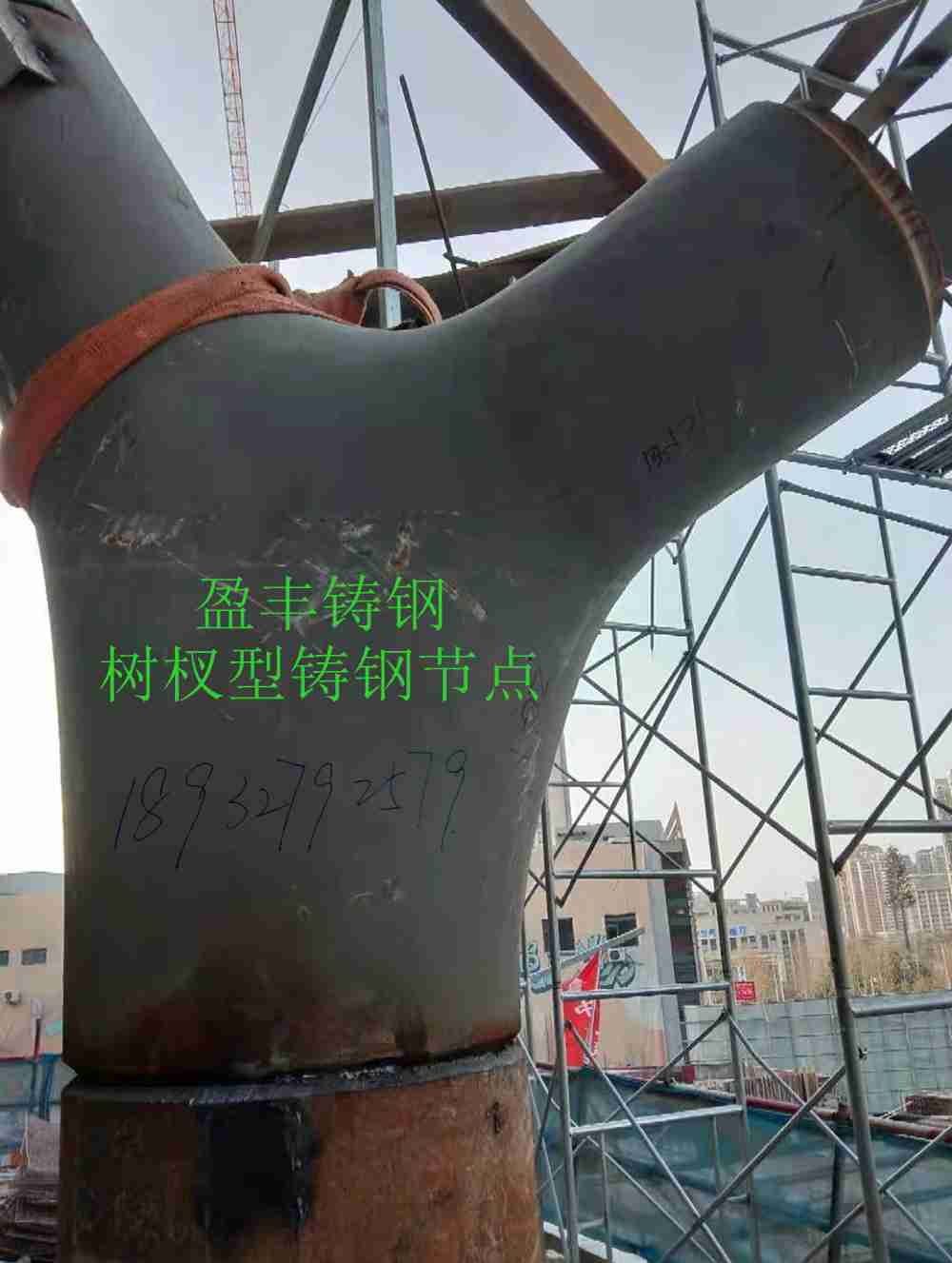

控制铸钢节点的焊接变形是一个系统性工程，需要从设计、工艺制定到现场施工进行全过程的精细化管理。这主要源于铸钢节点结构复杂、刚性大、拘束度高，且常涉及不同材质、不同壁厚的焊接，极易产生残余应力和变形。
以下是控制铸钢节点焊接变形的主要方法：
一、 优化设计与组装
1. 工厂化预制与地面组装：尽可能在工厂内完成铸钢节点与部分构件的预拼装和焊接工作。在受控环境下作业，能有效保证焊接质量，并最大限度地减少高空焊接量，从而降低整体变形风险。
2. 合理设计焊缝：在满足设计要求的前提下，应尽量减少焊缝的数量和尺寸。采用较小的坡口角度和间隙，可以显著减小焊接收缩量和焊接热输入，这是从源头上控制变形的根本措施。
3. 预留收缩量：在组装阶段，通过工艺计算或经验，预先对焊缝间隙或构件长度进行反向补偿（预留收缩量），以抵消焊接后产生的收缩变形。
二、 制定合理的焊接工艺
1. 选择合适的焊接方法：优先选用热输入较小的焊接方法，如CO2气体保护焊（药芯焊丝）或钨极氩弧焊，以减小热影响区和焊接变形。
2. 采用多层多道焊：对于厚板焊缝，采用多层多道焊代替单层焊，可以有效分散热输入，减小每层焊道的塑性变形区，从而降低整体收缩应力。
3. 控制焊接热输入：
* 小电流、快焊速：采用较低的焊接电流和较快的焊接速度，可以减少热量集中。
* 控制层间温度：严格控制焊接过程中的层间温度，避免过高的预热温度和层间温度，以减少热积累。
三、 实施科学的焊接顺序
1. 对称焊接：安排两名焊工在构件对称位置同时、同参数、同向进行焊接。这种对称施焊的方式可以使产生的焊接变形和应力相互抵消，是控制角变形和弯曲变形非常有效的方法。
2. 分段退焊：将长焊缝划分为0.5-1米的短焊段，按照与焊缝延伸方向相反的顺序进行施焊。这种方法可以分散热输入，利用后焊焊段对前一焊段的加热效应来抵消部分收缩应力。
3. 遵循总体原则：在焊缝众多的复杂节点中，应遵循“先焊拘束度大、收缩量大的焊缝，后焊拘束度小、收缩量小的焊缝”的原则。例如，可先焊接收缩量大的对接焊缝，再焊接角焊缝；先焊接主结构，后焊接次结构。
四、 采用辅助工艺措施
1. 刚性固定法：在焊前使用夹具、支撑架或胎具等对焊件进行固定，以强制手段限制焊接过程中的变形。但此法会增大焊后残余应力，因此对于刚性过大的结构或高强度钢材需谨慎使用。
2. 焊后消应力处理：
锤击法：在焊道冷却过程中，用圆头锤或风锤均匀敲击焊缝金属（根部焊道和盖面层边缘除外），使其产生塑性延伸，以抵消部分拉应力。此法对低碳钢等塑性良好的材料效果显著。
焊后热处理：焊接完成后，立即进行300-350℃的低温退火或使用火焰加热至250℃左右，然后用石棉布包裹缓冷。这能有效消除或降低焊接残余应力，防止变形和裂纹的产生。
G10MnMoV6-3建筑钢结构铸钢件节点
