简易推拉模装置详解
这个装置是提升效率的关键，其核心价值在于将操作工位从危险的热板间移出，实现安全、便捷的装卸料。
工作原理：在硫化结束后，通过手动或自动驱动的推拉机构（常见为液压缸或气缸），将承载模具的推拉板从热板工作区域平稳地平移出，操作人员在安全区域完成制品的取出和原料的装填，然后再将模具推回热板进行下一轮硫化。
操作模式：
手动推拉：设备配置推拉板或滑轨，由操作人员手动推入拉出，投入成本更低。
自动推拉：通过PLC程序控制驱动装置自动完成模具的进出，自动化程度更高，进一步降低劳动强度。

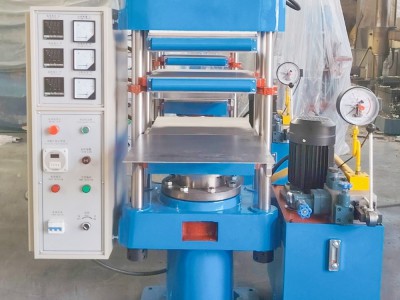

双层结构的效率优势
双层结构意味着设备在同一周期内可同时对两层模具施压加热。
常见配置：有三块热板，中间热板为上下两层共用，上下各有一块热板。热板间距通常在150mm左右，可根据模具厚度定制。
生产效率：理论上，在同一合模周期内，双层结构的生产效率是单层设备的两倍，非常适合产量要求较高的产品生产。
自动化功能与操作流程
在PLC系统的控制下，设备通常具备以下自动化功能，简化操作流程：
自动合模与加压：启动后，液压系统驱动柱塞上升，使热板闭合达到设定压力，并自动补压。
自动排气与计时：可按需设定放气次数和时间，排除胶料中的气体。随后进入设定的硫化计时阶段。
自动开模与报警：计时结束，设备自动开模（或通过推拉模辅助），并发出声光报警提示。
安全保护：部分机型配备隔热板，防止热量传导至液压系统，保障设备稳定运行。
50吨硫化机常见技术参数汇总
参数项目 | 常见配置1：双层带推拉模 | 常见配置2：单层带推拉模/自动移模 | 常见配置3：实验室/小型通用型 |
型号示例 | XLB-400×400×2/0.50MN | XLB-0.50MN 600×800 | HT-50T / WBL-50T |
公称合模力 | 0.50 MN (50吨) | 0.50 MN (50吨) | 50吨 |
工作层数 | 2层（三块热板） | 1层（两块热板） | 1层或2层，可定制 |
热板规格 | 400×400 mm | 600×800 mm | 300×300 mm 至 400×400 mm |
柱塞行程 | 250 - 300 mm | 300 - 500 mm | Max 180 mm |
热板间距 | 125 - 150 mm （可定制） | 500 mm | 80 - 90 mm |
工作液压力 | 15.9 - 16 MPa | 15.7 MPa | ≤ 16 MPa |
最高工作温度 | ≤ 200℃ | —（电加热，温控可定制） | ≤ 300℃ |
电机功率 | 2.2 KW | 2.2 - 3.0 KW | 2.2 KW |
设备重量 | 约 1300 kg | 约 2200 - 2500 kg | 约 1200 - 1500 kg |
结构形式 | 四立柱式 | 四立柱式 | — |
控制方式 | PLC自动控制（可选继电器/PC控制） | PLC自动控制 | PLC控制（触摸屏 |
