opgw光缆预绞式耐张线夹电力光纤耐张夹具

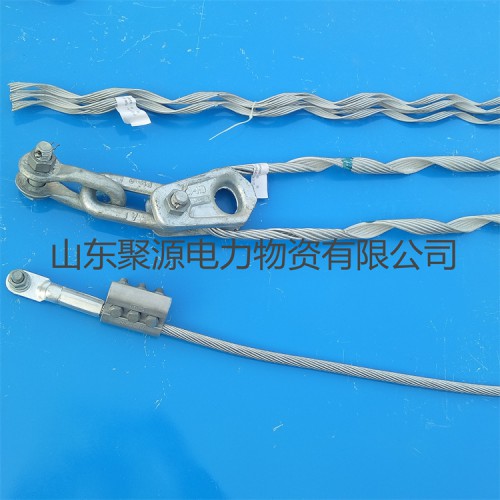

 OPGW耐张线夹主要用于OPGW光缆线路架设中与杆塔的链接，一般用于架空线路的转角，起点和终点。接地线的型号是根据光缆的截面积来的，长度一般在1.5-2米，铝包钢预绞丝对opgw光缆起到保护和提高抗震的作用。

和OPGW耐张线夹相配套的产品还有悬垂线夹、铝合金接头盒、

、引线线夹、4D-20 预绞丝ADSS光缆自重轻、缆径小，振动频率高，为尽量减小防振锤对ADSS光缆的附加振动弯曲应力的影响，特此为ADSS光缆专门研制了1Kg的防振锤，锤头结构为开口音叉式，经过国电电力建设研究所试验证实它拥有四个谐振频率，其防振频带宽度也大于FG、FD型防振锤，此防振锤已大量运行在ADSS光缆上。试验证实它拥有四个谐振频率，对频率为5~150HZ的振动均有良好的防振。



OPGW光缆用防振锤采用特殊的音叉式结构，能产生四个谐振频率，能很好地覆盖现实中OPGW光缆的振动频率范围。加装防振锤后，光缆的振

幅大幅下降，且能够形成稳定振动的频率特别稀有，所以能取得令人满意的防振

防震锤材料:

锤 头----热镀锌铸铁;

吊 线-----特殊的19股热镀锌钢绞线

线 夹----铝合金;护线条----铝合金。



使用指导:

1.防振锤不能直接安装在ADSS/OPGW光缆上，应使用护线条保护光缆

2.按公式算出安装距离，如落在金具护线条预绞丝上的则照常安装(直接安装在金具护线条预绞丝上);如超出金具护线条预绞丝，则需加安装防振锤护线条，而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。

3.防振锤低频端大锤头朝向杆塔一端。

、杆用的挂点金具用光缆抱箍，塔用的挂点金具用耐张塔用紧固件。

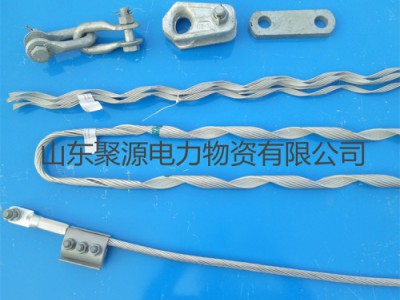

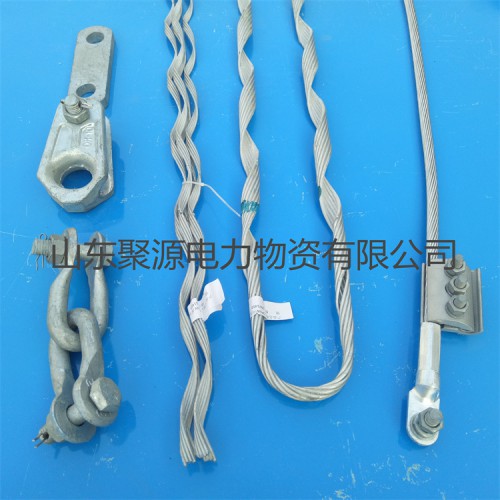

组成:内绞丝、外绞丝、嵌环、U型环、延长环、螺栓、螺母、闭口销等。

特点:1、应用力无集中点，应力均匀，对光缆有很好的保护作用

2、在不超过光缆侧压强度的前题下，对光缆有较大的握着力，能承受较大的张力。

3对光缆的握着力不低于光缆极限抗如拉强度(uts)的95%，完全适合光缆架设的需要。



使用条件:用于终端铁塔、耐张铁塔、高差大的铁塔、转角(仰角)>25的杆塔和接续杆塔的连接。

强度:根据客户需要，所配置强度为70KN、100KN、120KN等。
