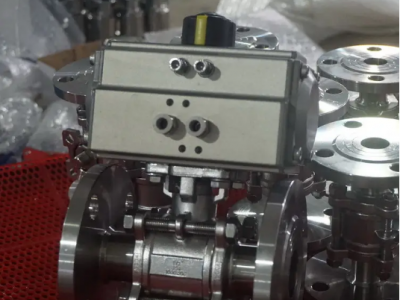

三片式气动球阀 上海代益阀门专业生产三片式气动球阀，法兰三片式气动球阀 Q611F气动球阀，不锈钢阀门气动球阀，不锈钢丝扣气动球阀，气动球阀，不锈钢三通气动球阀，不锈钢二通气动球阀，不锈钢三片式气动球阀，三片式气动球阀，铸钢三片式气动球阀，Q611F三片式气动球阀，螺纹三片式气动球阀。 气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工等工业部门。 工作原理 当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90° □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。 □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置 □定位器可调节阀门管道流量 气动执行器主要技术参数 气动执行器 型号 QW-TZ精小型系列、AT单作用系列 控制形式 双作用/单作用 作用形式 切断/调节 气源压力 0.4 ～ 0.8 MPa 最大回转角度 90°～92° 回信器 AC220V AC110V DC24V 控制信号 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa 控制气源 洁净、干燥压缩空气 工作温度 -20℃ ～ +90℃ 阀体主要零件材料 零件名称 阀体 球芯 阀座 阀杆 填料 Q611F-16 Q611F-25 304 0Cr18Ni9 增强聚四氟乙烯 0Cr18Ni9 增强聚四氟乙烯 316 0Cr17Ni12Mo2 增强聚四氟乙烯 0Cr17Ni12Mo2 增强聚四氟乙烯
