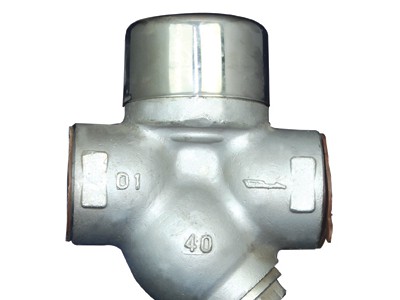

热动力圆盘式蒸汽疏水阀CS19H 意阀 上海

热动力蒸汽疏水阀

上海意威阀门专业生产热动力蒸汽疏水阀,圆盘式蒸汽疏水阀,碳钢圆盘式蒸汽疏水阀,不锈钢圆盘式蒸汽疏水阀,法兰圆盘式蒸汽疏水阀,丝扣圆盘式蒸汽疏水阀

热动力疏水阀产品介绍
   圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

热动力疏水阀特点
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。

热动力疏水阀工作原理
　　疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

热动力疏水阀主要性能以及零部件

部件名称CS19W-16-40CCS49W-16-40C阀　体3Cr133Cr13阀盖、螺塞2Cr132Cr13阀　片3Cr133Cr13过　滤　网304304

部件名称CS19H-16C-40CCS49H-16C-40C阀　体WCBWCB阀盖、螺塞WCBWCB阀　片3Cr133Cr13过　滤　网304304

热动力疏水阀的型号 规格 外型尺寸表

产品型号公称通径(mm)连接方式工作压力范围(Mpa)最高允许温度( ℃ )外形尺寸LHH2WCS49W-16-40CCS49H-16-40C15法兰0.05-4.042515058476120法兰0.05-4.042515058476125法兰0.05-4.042516062436132法兰0.05-4042521078527940法兰0.05-4042523080557950法兰0.05-4042523080.564.57965法兰0.05-40425280100828580法兰0.05-4042531011892110100法兰0.05-40425460128102110CS19W-16-40C   CS19H-16-40C15螺纹0.05-404258047544720螺纹0.05-404259052595725螺纹0.05-404259559625732螺纹0.05-4042510570.589.58040螺纹0.05-4042511070.589.58050螺纹0.05-4042512070.5104.580CS69W-16-40C   CS69H-16-40C15承插焊0.05-404258047544720承插焊0.05-404259052595725承插焊0.05-404259559625732承插焊0.05-4042510570.589.58040承插焊0.05-4042511070.589.58050承插焊0.05-4042512070.5104.580
